Bobin parazitik kapasitansı nedir?
Teorikte bir bobinin dirence ve kapasitansa sahip olmayacağı varsayılır. Ancak, pratikte bobinlerin sarımları arasında oluşan kapasitansları ve sarımlarından kaynaklı iç dirençleri vardır. Bobinin sargıları arasında oluşan bu kondansatörler, parazitik kapasitans olarak ifade edilir. Parazitik kapasitans, bobine paralel olarak bağlanmış bir kondansatör olarak modellenebilir. İki elektrik iletkeni fiziksel olarak yakın olduğunda ve de aralarında bir gerilim potansiyeli bulunduğunda,bu iletkenler aralarında sanal bir kapasitör (parazitik kapasitans) oluştururlar.
Parazitik kapasitans, bobinin çalışma frekans aralığını sınırlar bir başka deyişle self rezonans frekansını düşürür. Bu self rezonans frekansı ötesinde bobin indüktör özelliğini kaybeder ve kapasitör gibi davranır.
Self rezonans frekansı için: https://berkaykivanc.blogspot.com/2023/04/bobin-self-rezonans-frekans.html
Bobin sarımları arasında oluşan kondansatörlerin (parazitik kapasitansın) gösterimi

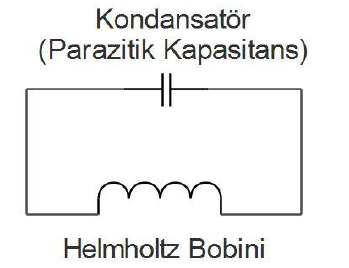

Parazitik kapasitansın bobin endüktansına paralel olarak gösterimi
